Оценка продукта и техническая архитектура

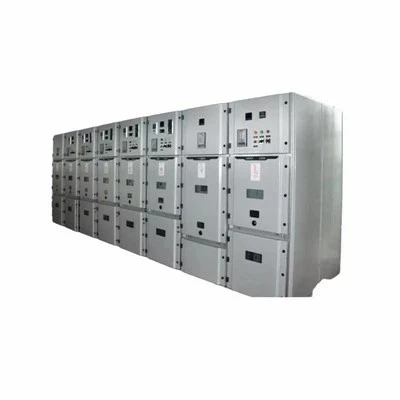

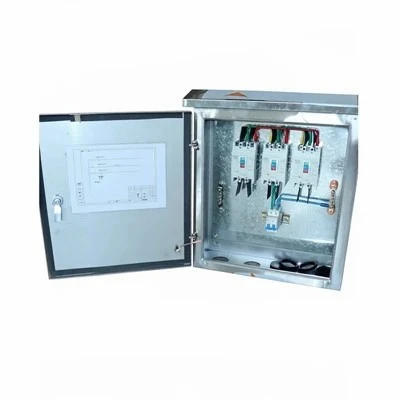

Кольцевой главный блок (RMU) — это собранная на заводе металлическая-закрытая система распределительных устройств среднего-напряжения, развернутая в кольцевых-распределительных сетях питания. Он объединяет выключатели нагрузки, вакуумные выключатели и комбинации переключателей с предохранителями-в герметичном корпусе для управления, переключения и защиты силовых трансформаторов и кабельных линий.
Конфигурации:Модульные и компактные расширяемые конфигурации, от 2-х до 5-канальных (например, CCV, CBC или индивидуальные схемы).

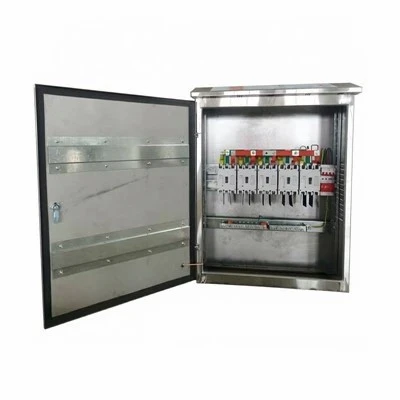

Изоляционные технологии:Системы с элегазовой-изоляцией (герметично закрытые на весь срок службы с годовой интенсивностью утечек)<0.05%) and eco-friendly solid dielectric / dry-air insulated alternatives.
Номиналы шин:Длительный ток 630 А для главных шин; 200А или 630А для фидерных ответвлений.
Руководство по выбору продукта
Укажите конфигурацию RMU, соответствующую напряжению сети, уровням короткого-замыкания и условиям окружающей среды.
|
Параметр Требование |
Стандартное служебное приложение |
Тяжелые условия-/промышленное применение |
|
Номинальное напряжение |
12кВ/24кВ |
36кВ |
|
Номинальный ток короткого-замыкания |
20 кА (3 с) |
25 кА (3 с) |
|
Защита корпуса |
IP67 (кабельный отсек/резервуар SF6) |
IP67 (доступен вариант с погружным баком) |
|
Механизм переключения |
Пружинный-ручной/моторизованный привод |
Моторизованный привод с удаленной интеграцией RTU |
|
Рабочая температура |
от -25 градусов до +40 градусов |
От -40 градусов до +55 градусов (варианты для Арктики/пустыни) |
Пригодность приложения
Коммунальные распределительные сети
Вторичные подстанции для городских кольцевых сетей, минимизирующие длительность простоев за счет секционирования выключателей.
Интеграция возобновляемых источников энергии
Сети сбора среднего-напряжения на солнечных фотоэлектрических фермах-масштаба и подстанциях с ветряными турбинами.
Промышленные объекты
Первичное кольцевое питание для производственных комплексов, центров обработки данных и насосных станций водоподготовки, требующих двойного-резервного источника питания.
Инфраструктурные проекты
Подземные инженерные тоннели, аэропорты и железнодорожные тяговые линии электропередачи.
Производственные операции включают в себя автоматическую лазерную резку, роботизированную сварку TIG и обнаружение утечек гелия для поддержания целостности конструкции и герметичности.
Точность листового металла:Волоконный лазерная резка Trumpf с ЧПУ и многоосевая гибка Amada обеспечивают допуски размеров корпуса в пределах ±0,1 мм.
Герметизация и тестирование резервуаров:Резервуары с элегазом из нержавеющей стали (304) подвергаются автоматической роботизированной сварке с последующим тестированием на обнаружение утечек на масс-спектрометре со 100% гелием, чтобы гарантировать 30-летний срок службы.
Стандарты сборки:Чистые помещения для сборки предотвращают загрязнение частицами в отсеках высокого-напряжения.
Заводские приемочные испытания (FAT):Каждое устройство подвергается механическим испытаниям на долговечность (2000 операций), испытаниям на выдерживаемое напряжение промышленной частоты (от 28 до 70 кВ в течение 1 минуты), измерению контактного сопротивления микро-Ом и измерению частичного разряда (< 10pC at 1.2 U0).
Сертификаты соответствия:Протестировано и сертифицировано в соответствии со стандартами IEC 62271-200, IEC 62271-102 и IEC 62271-100 независимыми лабораториями (протоколы испытаний, соответствующие KEMA/CESI).
Параметры решения о закупке
Предоставляемый пакет документации
Полные отчеты о типовых испытаниях (TTR), сертификаты сейсмической квалификации, отчеты о классификации внутренней дуги (IAC AFLR 20 кА 1 с) и подробные чертежи AutoCAD/EPLAN для утверждения.
Время выполнения и логистика
Стандартный производственный цикл составляет от 4 до 6 недель. Устройства поставляются в деревянных ящиках,-находящихся под давлением азота, или в герметичных деревянных ящиках, предназначенных для стандартной загрузки контейнеров или подъема краном.
Возможности настройки
Поддержка индивидуальных контактов вспомогательных переключателей, встроенных реле защиты (совместимых с Schneider, ABB или SEL), моторизованных удаленных-терминальных блоков (RTU) и специальных цветных покрытий (стандарт RAL 7035).
Запросить техническое предложение
Укажите свою однолинейную-схему (SLD), напряжение системы, требования к току короткого замыкания-и объем проекта, чтобы получить техническое предложение и коммерческое предложение в течение 24 часов.
